Dentograf - оборудование нового поколения для функциональной диагностики

Взаимодействие зубочелюстной системы тесно связано с окклюзией и движением нижней челюсти. Траектория движений индивидуальна для каждого человека, что зависит от ряда анатомических образований: суставных дисков и головки, зубных рядов, мышечного каркаса и иннервации. Исследуя работу всех этих структур с помощью специального оборудования, можно детально изучить функционирование челюстей и назначить план лечения.

Для того, чтобы более подробно изучить окклюзию и положение нижнец челюсти, проводится исследование на аксиографе или кинезиографе. Аксиография представляет собой диагностический метод внеротового исследования в стоматологии. Он направлен на изучение взаимоотношения верхней и нижней челюсти как в движении, так и в покое. Регистрация динамических взаимоотношений челюстей происходит в момент глотания, разговора или жевания. При этом изучается расположение суставных головок в суставной ямке. Главной целью такого оборудования является регистрация движения нижней челюсти. Особенно важным это становится при необходимости исправить положение суставной головки и задать ей новую траекторию.

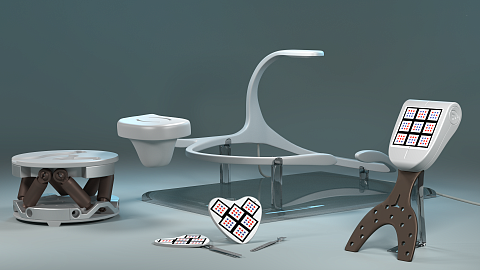

Дентограф - это современное оборудование, которое направлено на исследование артикуляции нижней челюсти.

Технические характеристики дентографа

• С помощью трехмерной системы технического зрения аппарат регистрирует все движения нижней челюсти;
• Высокоточный результат диагностики. Вероятность отклонения равна ≤ 1 мкм;
• Большой охват исследуемых точек. Для точного отображения движений нижней челюсти исследуется около 400 точек;
• Неизменность исследований, которые не зависят от внешних факторов;
• Компактность оборудования;
• Простота исследования.

• Высокоточное исследование положения нижнечелюстной головки независимо от стоматологического диагноза;
• Применение оборудования к пациентов, которые носят брекет - систему;
• Аппарат позволяет отобразить виртуальную модель челюстей;
• Вовлечение в диагностику данных КТ, для более реалистичного отображения результатов;
• Получение данных для дальнейшей индивидуальной настройки артикулятора;
• Способность перемещения данных о положении верхней челюсти в артикулятор;
• Изучение нижней челюсти в процессе движения.

Благодаря дентографу можно получить наиболее точный результат для изготовления ортопедических конструкций. Этот аппарат также дает возможность постоянно наблюдать пациента и, в случае необходимости, менять план лечения. Дентограф фиксируется на голове пациента и качество его фиксации никак не повлияет на результат исследования. Благодаря этому особенности прикуса и состояние височно - нижнечелюстного сустава никак не влияют на конечный результат диагностики. Пациенты с любым стоматологическим диагнозом, в том числе и при глубоком резцовом перекрытии, могут проходить диагностику на дентографе. Всего аппарат имеет несколько датчиков, один из которых уентральный, а два остальных - боковые. Боковые датчики устанавливаются к боковым зубам верхней и нижней челюсти.

Показания к проведению исследования

К основным показаниям для исследования взаимоотношений зубных рядов относят:

• Дисфункция височно - нижнечелюстного сустава или риск ее появления;
• Назначение хирургических вмешательств в стоматологии;
• Прогнозирование имплантации;
• Диагностика перед протезированием;
• Лечение аномалий прикуса с применением некоторых конструкций (элайнеры, брекет - система, ортодонтические пластинки);
• Фиксация результата ортодонтического лечения;
• Диагностика на промежуточных этапах ортодонтического лечения.

Самым популярным оборудованием для исследования движений нижней челюсти считается аксиограф и кинезиограф. Полученные данные исследования можно эффективно применять в работе артикулятора. В данном случае, для перемещения данных исследования, используется центральный маркер и специальная 3D стойка. Центральный маркер представляет собой вилку и контроллер. А для точного отображения размещения верхней челюсти на маркере нанесена резцовая разметка. Это позволяет точно зарегистрировать положение верхней межрезцовый точки, которая потом берется во внимание при гипсовке моделей. Когда используется центральный маркер, во внимание не берутся внешние анатомические образования и ориентиры на коже. Во время диагностики дентограф запоминает положение датчика и врач получает индивидуальные параметры положения вилки и резцовой точки.
Во время гипсовки моделей во внимание берутся все параметры, в том числе и результаты компьютерной томографии. Для этого применяется специальный модуль КТ. С его помощью можно изучить расстояние от резца до суставной головки и последующая регистрация данных в артикулятор. Для этого изучаются 3 основные анатомические образования:

• Межрезцовая точка;
• Две точки в области суставных головок.

Регистрация суставных точек необходима для дальнейшего высокоточного исследования в артикуляторе. За основу работы артикуляторов положен треугольник Бонвиля, с резцовой и суставными точками. Программный модуль дентографа как раз является средством переноса данных верхней челюсти. Стойка, в которой размещается гипсовая модель, можно настроить по индивидуальным параметрам. Такая стойка подойдет для любой модели артикулятора. После того, как регистрируется артикуляция нижней челюсти, можно индивидуально настроить опоры стойки. Только после этого производится настройка самого артикулятора.
Использование только данных компьютерной томографии является абсолютно необоснованным. Это связано с отличием анатомического строения суставных головок и артикулятора. Именно поэтому суставная точка отмечается на самой вершине сустава. После загипсовки модели в артикуляторе, можно перейти к индивидуальным настройкам аппарата.
С помощью дентографа можно точно изучить и зарегистрировать траекторию движений суставной головки в суставной ямке. Это позволяет решить главную проблему средне анатомической лицевой дуги - отсутствие возможности контроля расстояния от верхней челюсти до суставной головки.

Дентограф регистрирует все движения нижней челюсти, независимо от стоматологического диагноза и внешних условий. Это универсальный аппарат, работающий на реальное и виртуальное пространство. Результат исследования влияет на точность изготовления ортопедической конструкции и результат лечения. Дентограф позволяет изучать расположение челюстей на разных этапах лечения и реабилитации пациентов.
